Die 17"-Bremsanlage des 3.2 quattro

Es kommen motorisierungsabhängig 3 unterschiedliche Bremsenkonzepte zum Einsatz.
FSIII-53 Bremse in 15"-Ausführung
FN3-54 Bremse in 15"-und 16"-Ausführung
FNRG-57-Bremse in 17"-Ausführung beim 3.2er

Die Topmotorisierung 3,2l VR6 wird mit einer neuen 17-Zoll Bremsanlage ausgerüstet, die den sportiven Charakter dieses Höchstleistungsfahrzeuges deutlich hervorhebt und in dieser Fahrzeugklasse Maßstäbe setzt.

Der eingesetzte FNRG-Bremssattel stellt eine leistungsgesteigerte Bremsen in Rahmenbauweise mit FN-Belagführungssystem dar. Diese Bauweise läßt im Vergleich zum FN-Bremssattel einen größeren Bremsscheibendurchmesser zu. Um die Gewichtszunahme der Bremse durch den Rahmen nicht unnötig zu vergrößern, wird die Bremse geteilt, das heißt, der für die Volumenaufnahme hauptsächlich zuständige Brückenbereich (Pratze) besteht weiterhin aus Sphäroguß und das hydraulisch beaufschlagte Zylinderteil aus Aluminium. Beide Teile werden miteinander verschraubt. Durch das Verteilen der Spannkräfte auf die Faust und den Rahmen ist die benötigte Wandstärke an der Brücke deutlich dünner als bei herkömmlichen Konzepten. Dank des FNR-Konzeptes (Faustrahmenkonzept) bleibt trotz des vergrößerten Bremsscheibendurchmessers die Sattelsteifigkeit in vollem Umfang erhalten. Dies wirkt sich über geringere Volumenaufnahme positiv auf das pedalgefühl aus. Mit dem neuen FNR-Konzept ist es gelungen, an der Vorderachse des neuen AUDI A3 3.2 einen Bremsscheibendurchmesser von 345mm in 17-Zoll-Rädern zu verwirklichen.

An der Hinterachse kommen je nach Motorisierung zwei unterschiedliche Bremsenkonzepte zum Einsatz. Die kleineren Motorisierungen erhalten das bewährte Aluminium-Faustsattelkonzept Colette I, während der 3,2l-VR6 mit dem aus dem neuen AUDI A8 bekannten Aluminium Faustsattelkonzept Colette II ausgestattet ist. Dieses neue Konzept ist im Hinblick auf Leistung, Lebensdauer, Komfort und Umweltverträglichkeit verbessert worden. Die Leistungsreserve der Hinterachsbremse wird durch die höhere Systemsteifigkeit und die größere Belagfläche gesteigert. Der auf das Fahrzeug ausgelegte und an die Dimension der Vorderachsebremse angepasste Bremsscheibendurchmesser gewährleistet einen optimalen Wärmehaushalt beim Bremsvorgang. Daraus ergibt sich eine Verbesserung der Belaglebensdauer und der Belagstandfestigkeit.

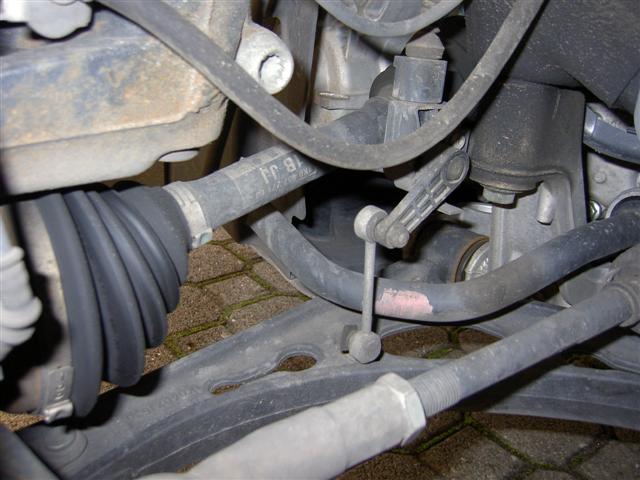

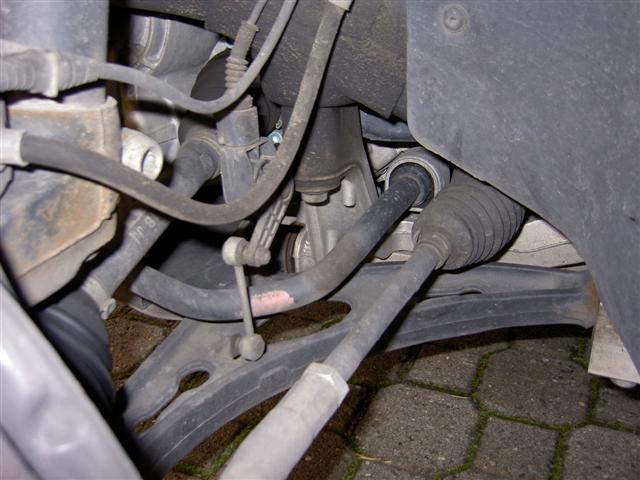

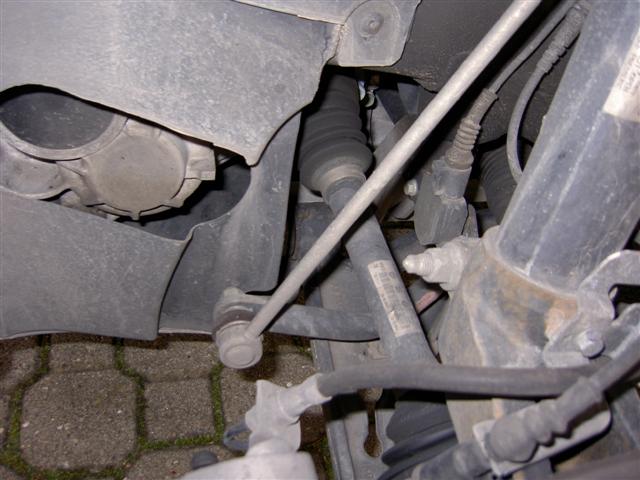

Bilder der Bremsanlage
(aufgenommen beim Reifenwechsel nach 48000km-Laufleistung)

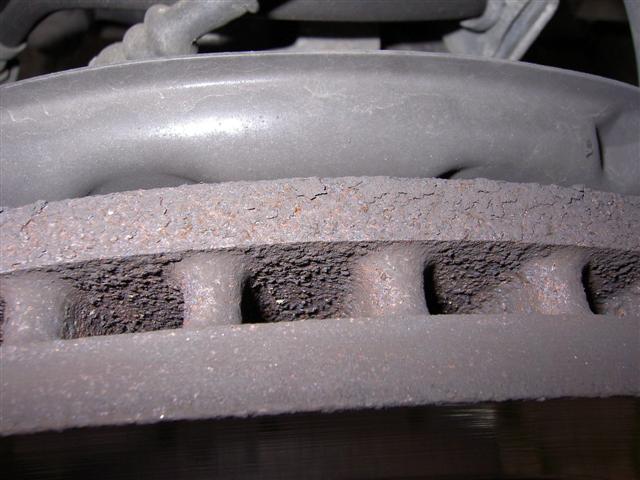

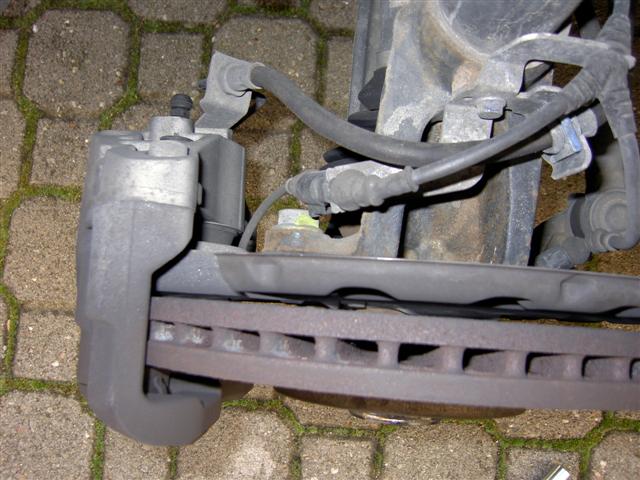

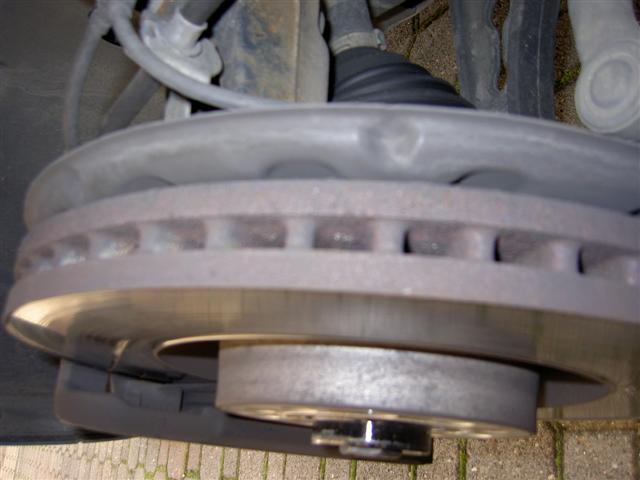

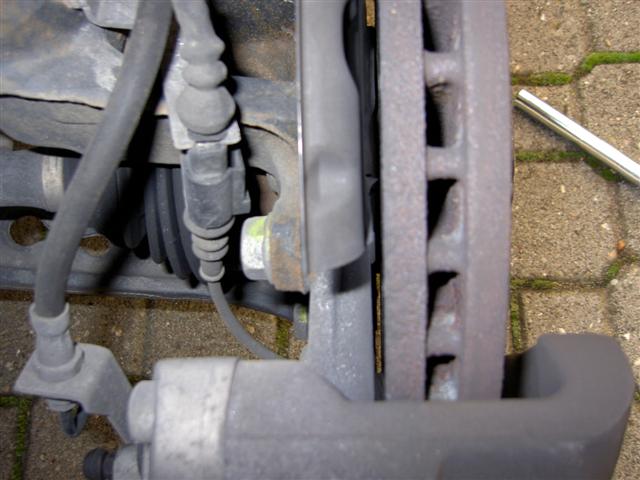

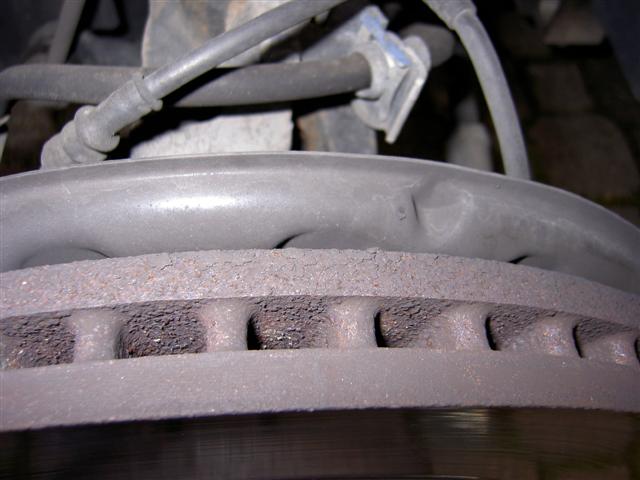

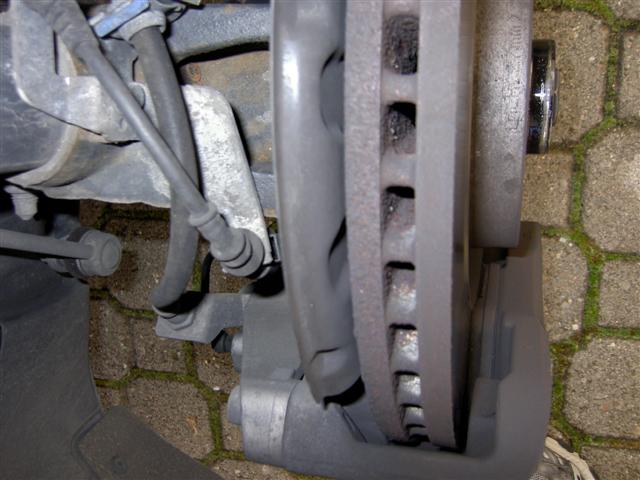

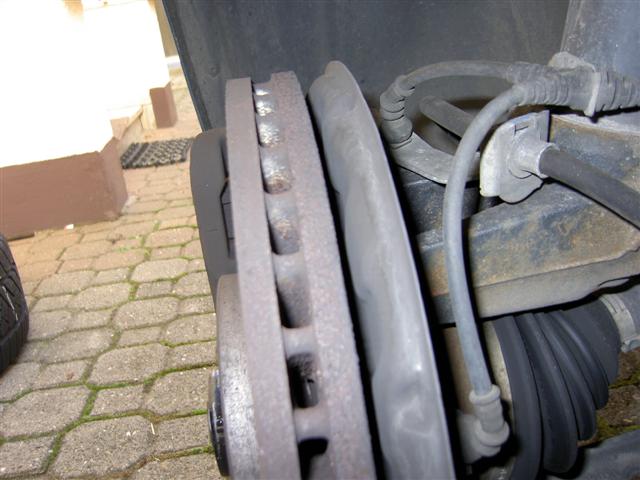

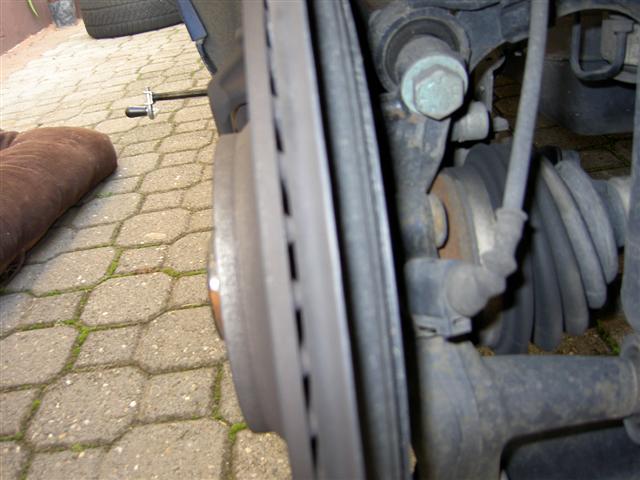

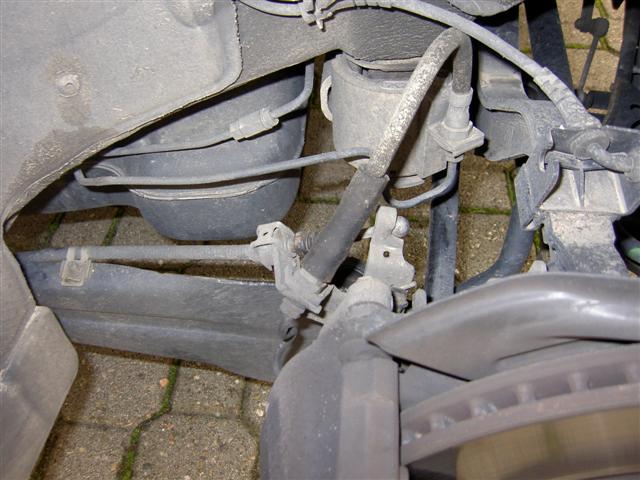

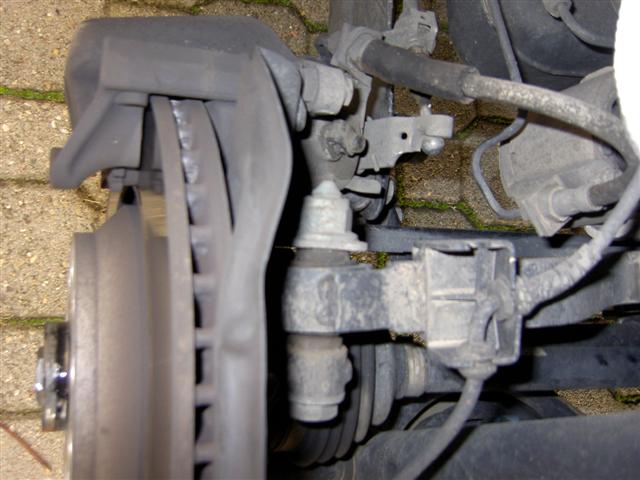

Vorderachse  FNRG-57-Bremse in 17"-Ausführung beim 3.2er

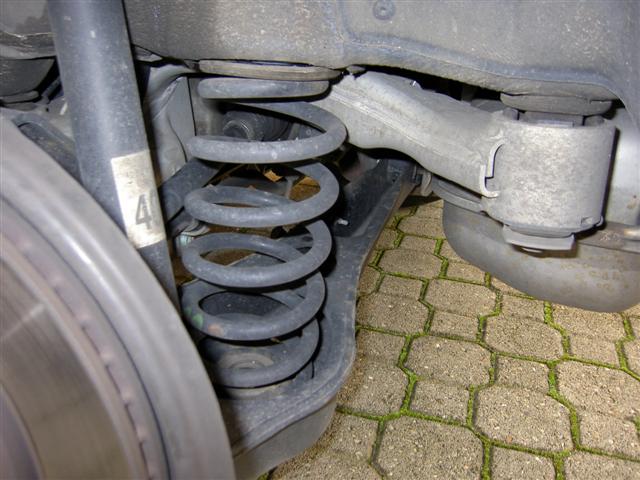

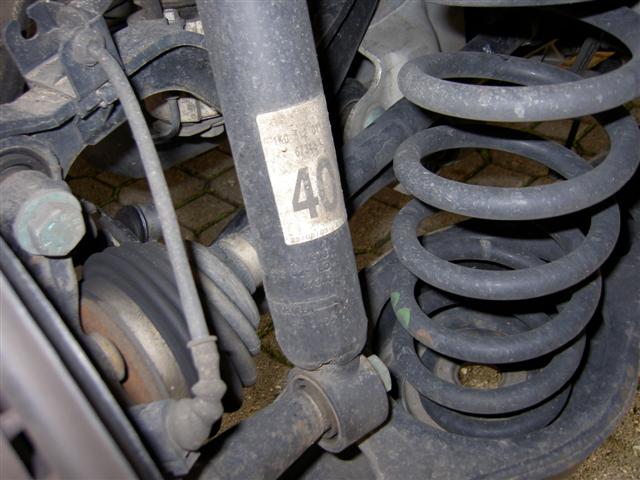

Hinterachse  Faustsattelkonzept Colette II
